硅晶圓芯片拋光如何選擇無蠟吸附墊?
半導體制造領域,無蠟吸附墊Template正逐漸成為提升生產效率與加工精度的關鍵要素。相較于傳統蠟?zāi)Qb夾工藝,無蠟吸附墊展現出諸多優勢。如何挑選出契合晶圓、芯片CMP拋光需求的無蠟吸附墊,成為眾多半導體企業關注的焦點。選擇半導體無蠟吸附墊,吉致電子建議您可從以下幾個方面考慮:
考慮晶圓尺寸與類型:不同的半導體加工涉及不同尺寸的晶圓,如8英寸或12英寸等,需選擇與之適配的無蠟吸附墊。同時,根據晶圓材料類型,如硅片、SiC、藍寶石襯底等,選擇具有相應材料兼容性的吸附墊,確保在加工過程中不會對晶圓造成化學腐蝕等損害。
關注吸附性能:吸附力的大小和均勻性是關鍵。對于超薄晶圓或?qū)ζ矫娑纫髽O高的加工,需選擇能提供均勻吸附力且吸附力梯度小的吸附墊,如靜電卡盤技術可保證吸附力梯度小于0.2kPa/cm² 的產品。此外,秒級響應的真空吸附技術可實現 “即裝即拋”,能大幅提高生產效率,適合大規模生產需求。
考量平面度公差要求:若加工工藝對晶圓平面度要求嚴格,如半導體晶圓化學機械拋光(CMP)工藝,需選擇能實現高精度平面度控制的無蠟吸附墊。高精度氣密設計結合多區微孔真空吸附與氣壓自適應控制的吸附墊,可實現小于0.1μm的平面度公差,能很好地滿足此類需求。
評估材料與耐久性:無蠟吸附墊的基板材質很重要,碳纖維復合材料或陽極氧化鋁基板兼具輕量化與抗化學腐蝕特性,對CMP漿料有良好耐受性,可延長吸附墊使用壽命。另外,還可關注吸附墊是否具備拒水層等設計,以防止液體進入吸附層,進一步提升耐久性。
清潔與維護便利性:集成在線清潔模塊的無蠟吸附墊,可大幅縮短工序間切換時間,提高生產效率,降低維護成本,是較為理想的選擇。同時,考慮吸附墊拆卸和更換的難易程度,便于日常維護和保養。
考慮環保與成本因素:若企業注重環保,可選擇能完全消除蠟相關耗材使用,減少VOCs排放的無蠟吸附墊。從成本角度,需綜合考慮吸附墊的價格、使用壽命以及因減少蠟?zāi)9に囅嚓P(guān)成本(如蠟的采購、存儲、處理成本,晶片報廢成本等)帶來的總體成本變化。
定制化服務:如果加工的晶圓具有特殊曲率(如SiC襯底翹曲補償)或為圖案化襯底(如TSV晶圓)等特殊情況,可選擇能提供定制化服務的供應商(如吉致電子CMP耗材廠家吸附墊可定制)。且根據具體需求優化吸附方案,以確保吸附墊的使用效果。

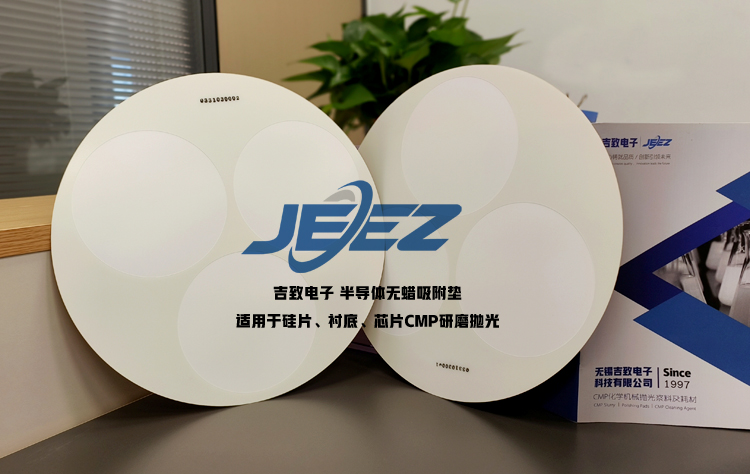

綜上所述,選擇無蠟吸附墊需綜合考量:從晶圓特性、吸附性能、平面度要求、材料耐久性、清潔維護便利性、環保與成本,以及定制化服務等多個維度進行權衡,方能挑選出適配生產需求的產品。吉致電子無蠟吸附墊/真空吸附墊/拋光模版JZ-Template可有效防止CMP加工過程中晶圓、襯底穿插和剝離現象的發生,提高拋光墊的使用壽命。同時避免工件碎片、崩角、刮傷現象的產生,提高硅片晶圓的良品率。
